UART 串口
通用异步接收器和发送器（Universal Asynchronous Receiver and Transmitter） 简称为 UART，通常是嵌入式设备中默认都会配置的通信接口。这是因为，很多嵌入式设备没有显示屏，无法获得嵌入式设备实时数据信息，通过 UART 串口和超级终端相连，可以打印嵌入式设备输出的信息。在对嵌入式系统进行跟踪和调试时，UART 串口也是必要的通信手段。比如网络路由器、交换机等都要通过串口来进行配置。UART 串口还是许多硬件数据输出的主要接口，如 GPS 接收器就是通过 UART 串口输出 GPS 接收数据的。
UART 功能
计算机内部采用并行数据，不能直接把数据发到 Modem，必须经过 UART 整理才能进行异步传输。其过程为：CPU 先把准备写入串行设备的数据放到 UART 的寄存器（临时内存块）中，再通过 FIFO（First Input First Output，先入先出队列）传送到串行设备，若是没有 FIFO，信息将变得杂乱无章，不可能传送到 Modem。
UART 是用于控制计算机与串行设备的芯片。有一点要注意的是，它提供了 RS-232C 数据终端设备接口，这样计算机就可以和调制解调器或其它使用 RS-232C 接口的串行设备通信了。作为接口的一部分，UART 还提供以下功能：将由计算机内部传送过来的并行数据转换为输出的串行数据流。将计算机外部来的串行数据转换为字节，供计算机内部并行数据的器件使用。在输出的串行数据流中加入奇偶校验位，并对从外部接收的数据流进行奇偶校验。在输出数据流中加入启停标记，并从接收数据流中删除启停标记。处理由键盘或鼠标发出的中断信号（键盘和鼠标也是串行设备）。可以处理计算机与外部串行设备的同步管理问题。有一些比较高档的 UART 还提供输入输出数据的缓冲区，比较新的 UART 是 16550，它可以在计算机需要处理数据前在其缓冲区内存储 16 字节数据，而通常的 UART 是 8250。如果你购买一个内置的调制解调器，此调制解调器内部通常就会有 16550 UART。
UART 基本结构
- 输出缓冲寄存器，它接收 CPU 从数据总线上送来的并行数据，并加以保存；
- 输出移位寄存器，它接收从输出缓冲器送来的并行数据，以发送时钟的速率把数据逐位移出，即将并行数据转换为串行数据输出；
- 输入移位寄存器，它以接收时钟的速率把出现在串行数据输入线上的数据逐位移入，当数据装满后，并行送往输入缓冲寄存器，即将串行数据转换成并行数据；
- 输入缓冲寄存器，它从输入移位寄存器中接收并行数据，然后由 CPU 取走；
- 控制寄存器，它接收 CPU 送来的控制字，由控制字的内容，决定通信时的传输方式以及数据格式等。例如采用异步方式还是同步方式，数据字符的位数，有无奇偶校验，是奇校验还是偶校验，停止位的位数等参数；
- 状态寄存器。状态寄存器中存放着接口的各种状态信息，例如输出缓冲区是否空，输入字符是否准备好等。在通信过程中，当符合某种状态时，接口中的状态检测逻辑将状态寄存器的相应位置“1”，以便让 CPU 查询。
异步通信和同步通信

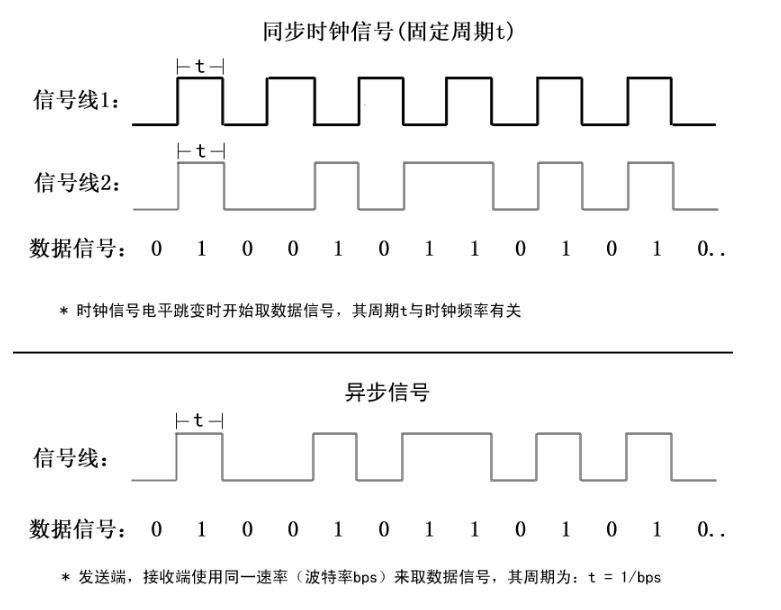

图 同步信号与异步信号
同步通信技术
在发送数据信号的时候，会同时送出一根同步时钟信号， 用来同步发送方和接收方的数据采样频率。如图2-56所示，同步通信时，信号线1是一根同步时钟信号线，以固定的频率进行电平的切换，其频率周期为t，在每个电平的上升沿之后进行对同步送出的数据信号线2进行采样（高电平代表1，低电平代表0），根据采样数据电平高低取得输出数据信息。如果双方没有同步时钟的话，那么接收方就不知道采样周期，也就不能正常的取得数据信息。
异步通信技术
在异步通信技术中，数据发送方和数据接收方没有同步时钟，只有数据信号线，只不过发送端和接收端会按照协商好的协议（固定频率）来进行数据采样。数据发送方以每秒钟57600bits的速度发送数据，接收方也以57600bits的速度去接收数据，这样就可以保证数据的有效和正确。通常异步通信中使用波特率（Baud-Rate）来规定双方传输速度，其单位为bps（bits per second每秒传输位数）。
数据的串行和并行通信方式
串行通信好比是一列纵队，每个数据元素依次纵向排列。如图2-57所示，传输时一个比特一个比特的串行传输，每个时钟周期传输一个比特，这种传输方式相对比较简单，速度较慢，但是使用总线数较少，通常一根接收线，一根发送线即可实现串行通信。它的缺点是要增加额外的数据来控制一个数据帧的开始和结束。
并行通信好比一排横队，齐头并进同时传输。这种通信方式每个时钟周期传输的数据量和其总线宽度成正比，但是实现较为复杂。UART通信采用的是串行方式进行通信的。

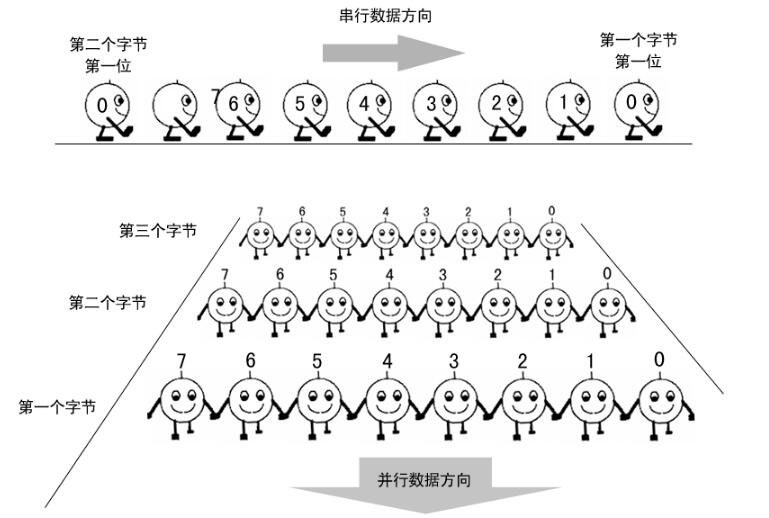

图 串行数据通信与并行数据通信
